Smartmeter – Licznik energii Chint DTSU666

Specyfikacja:

Trójfazowy, bezpośredni pomiar energii do 80 A
Napięcie znamionowe: 3 × 220/380 V – 3 × 240/415 V AC
Częstotliwość znamionowa: 50/60 Hz
Dwukierunkowy pomiar energii Import / Export
Komunikacja RS485 z protokołem Modbus RTU
Prędkość transmisji: 1200–19200 bps
Dokładność pomiaru energii czynnej: klasa 1.0 / klasa B
Wyjście impulsowe
Podświetlany wyświetlacz LCD
Montaż na szynie DIN

Dlaczego warto kupować u nas?

Certyfikowany
Importer

transport
pod adres

gwarancja
producenta

korzystne
ceny

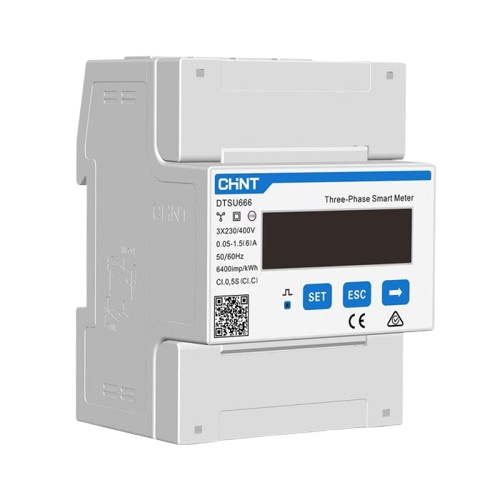

SIB0000-09-00P Smart Meter CHINT DTSU666

Trójfazowy licznik energii CHINT DTSU666 to wielofunkcyjny Smart Meter przeznaczony do pomiaru i monitorowania parametrów trójfazowych instalacji elektrycznych. Umożliwia dwukierunkowy pomiar energii pobieranej i oddawanej (Import/Export), a dzięki komunikacji RS485 Modbus RTU może przekazywać dane do współpracujących systemów monitorowania i zarządzania energią.

Licznik obsługuje bezpośredni pomiar prądu do 80 A, bez konieczności stosowania zewnętrznych przekładników prądowych. Wyposażony jest w podświetlany wyświetlacz LCD oraz wyjście impulsowe i jest przystosowany do montażu na standardowej szynie DIN.

Parametry pomiarowe

CHINT DTSU666 umożliwia pomiar i monitorowanie najważniejszych parametrów instalacji elektrycznej:

napięcia Vrms,
prądu Irms,
częstotliwości,
współczynnika mocy,
mocy czynnej kW,
mocy biernej kvar,
mocy pozornej kVA,
energii czynnej pobranej i oddanej Import / Export kWh,
energii biernej pobranej i oddanej Import / Export kvarh.

Licznik jest przeznaczony do pracy w układzie 3P4W – trójfazowym czteroprzewodowym.

Komunikacja i funkcje

komunikacja RS485 Modbus RTU
dwukierunkowy pomiar energii Import / Export
bezpośredni pomiar prądu do 80 A
podświetlany wyświetlacz LCD
wyjście impulsowe
prędkość transmisji: 1200 / 2400 / 4800 / 9600 / 19200 bps
domyślna prędkość transmisji: 9600 bps
montaż na szynie DIN.

Parametry elektryczne

napięcie znamionowe: 3 × 220/380 V – 3 × 240/415 V
zakres pracy napięciowej: 0,8 Un – 1,15 Un
bezpośredni zakres prądowy: 0,25–5(80) A
maksymalny prąd: 80 A
częstotliwość: 50 Hz lub 60 Hz
pobór mocy: ≤2 W / 10 VA
stała impulsowa: 800 imp/kWh.

Dokładność pomiarów

Według aktualnej specyfikacji producenta:

energia czynna: klasa B / 1.0
zgodność pomiarowa: EN 50470-1 / EN 50470-3.

W przypadku wariantu DTSU666-G, producent dodatkowo podaje dokładność napięcia ±0,5%, prądu/mocy ±0,5% i energii ±1%. Nie przenosiłbym jednak tych wartości do karty zwykłego DTSU666, jeżeli Wasz egzemplarz jest oznaczony wyłącznie jako DTSU666.
